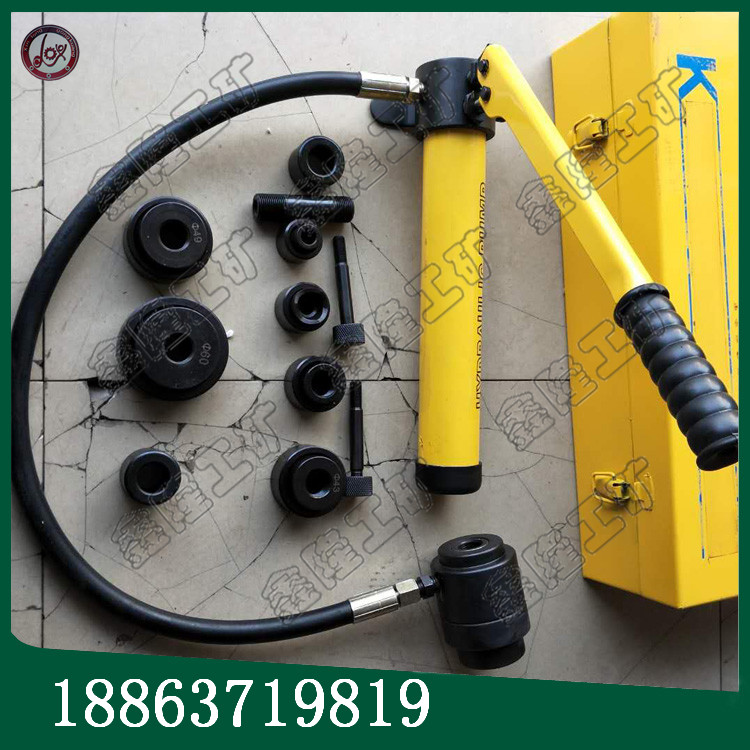

名称：液压开孔器 型号：SYK-8
开孔范围：圆孔 22-60 开孔厚度4mm
整机重量：12.5KG 外形尺寸：420×245×120mm
用途：在4mm以下的金属板上开孔
优点：操作简便、省力、速度快、加工面平整 光洁
液压开孔器用途及性能：
SYK系列液压开孔器是一种能在4mm以下的金属板上开孔的先进手动液压工具，能够起到一般冲压设备所不能 达到的开孔作用。其操作简便、省力、速度快、加工面平整 光洁，也不受场地，位置限制均可使用，安全可靠。液压开 孔器结构轻巧、美观、易携带、可供冶金、石油、化工、电 子、电器、船舶、机械等行业安装维修电线管道、指示灯、 仪表开关等的开孔，更适用于已成型的仪表面板底板，开关 箱分线电器盒的壁面开孔之用。液压用油为32号机械油，并且油缸可以定制加大 。
液压开孔器技术参数
|
型号 |
开孔范围 |
最大剪切刀 |
最大行程 |
配置模具 |
|
SYK-8 |
圆孔 22-60 |
120KN |
22mm |
Φ22、Φ27、Φ34 、Φ43、Φ49 、Φ60 |
|
SYK-15 |
圆孔 63-114 |
150KN |
22mm |
Φ63 、Φ76、Φ80、 Φ89 、Φ100、Φ114 |
|
最大液压剪切力 |
105KN |
|
油泵额定工作压力 |
65MPA |
|
最大手动压力 |
0.4KN |
|
液压用油 |
20号机械油 |
|
SYK-8（开孔厚度4mm） |
尺寸22-60mm |
|
SYK-15（开孔厚度4mm） |
尺寸63-114mm |
|
重量 |
整机12.5KG |
|
外型尺寸 |
420×245×120mm |
【济宁市任城区鑫隆工矿配件厂公开信息】
【统一社会信用代码91370811782302897T】
【法定代表人 吴承林 注册资本 一千万元整】
【产品咨询联系人：李经理
产品咨询联系方式 手机18863719819同微信
QQ【企鹅】1379947573
液压开孔器使用方法
1、待开孔工件在开孔前，先用手电钻打一个11.5㎜的引导孔。
2、将活塞拉杆，旋进活塞缸的螺孔中，然后将垫圈套进活塞 拉杆再套进凹模。再将活塞拉杆伸进工件的引导孔，最后 拧进凸模使凸模的刀口和加工面紧密结合，凸模、工件、 凹模三者可靠固定。
3、按顺时针方向关住回油阀，然后反复按揿加力手柄，使活 塞泵开始工作，油压上升，凹凸模之间剪切力增加，模具 在工件上剪孔，直到剪通为止。剪通后应立即停止按揿加 力手柄。
4、按逆时针方向松开回油阀，使油压全部卸载。经过上述４ 步操作就完成了一个完整的开孔操作程序。
5、拧下凸模，清除凹模中废板，揩干净模具。
