名称：手动弯管机          型号：SWG-25

最大弯管能力：Φ25*2.25   弯管壁厚：2.25mm

管子外径：Φ10×2.25、Φ12×2.25、Φ14×2.25、Φ16×2.25、Φ19×2.25、Φ22×2.25、Φ25×2.25mm

曲率半径：4D              整机重量：25KG

用途：适合于厂矿、农村、化工、制冷、建筑、电气线路、管子安装，是以上行业必备的常用工具

优点：弯曲圆弧光滑、清晰、变形小。使用方便，便于携带

手动弯管机简介

SWG-25手动弯管机是冷弯成型简易手动弯管机。不用加热灌沙等工艺。弯曲圆弧光滑、清晰、变形小。使用方便，便于携带。适合于厂矿、农村、化工、制冷、建筑、电气线路、管子安装，是以上行业必备的常用工具。

SWG系列手动弯管机用途

    SWG系列手动弯管机，适用于在冷态条件下弯曲低压流体输送焊接管、电焊钢管和一般用途钢管，亦适用于弯曲相同规格外径的其它钢管；不适用于薄壁管、不符合弯模弯曲外径的钢管及有色金属管：适合于建筑、化工、水暖、石油、煤炭、造船等行业。

手动弯管机参数：

手动弯管机产品结构特点

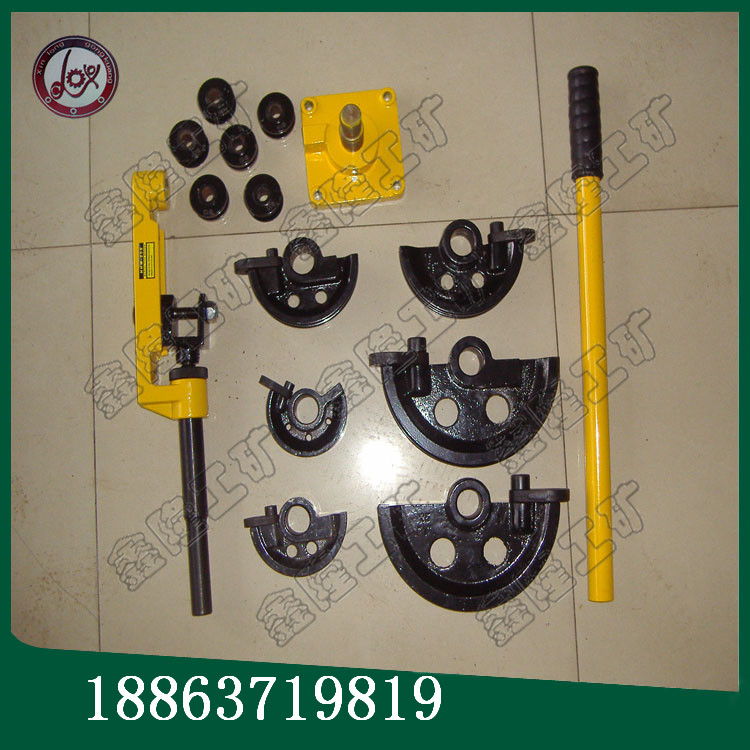

本机主要有底座、支架、模头、滚轮、螺栓、定位块、丝杆、螺母、手柄、套柄、摇板、螺栓等12 个另件组成。可弯 Ф 10 、 Ф 12 、 Ф 14 、 Ф 16 、 Ф 19 、 Ф 22 、 Ф 25 ，共 7 种规格的管子，如用户特殊需要可与本公司联系。

【济宁市任城区鑫隆工矿配件厂公开信息】

SWG-25手动弯管机使用方法

1、先把低座1固定。

2、根据所需弯管尺寸选择模头和滚轮。

3、使用时模头套入低座轴上然后把支架2套入轴上，再把滚轮4放入定位块，用螺栓套入固定。

4、把支架转到摇板11处，把所弯的管子插入模头和滚轮之间，调节螺母8，使模头、管子、滚轮贴合，即可转动手柄。
