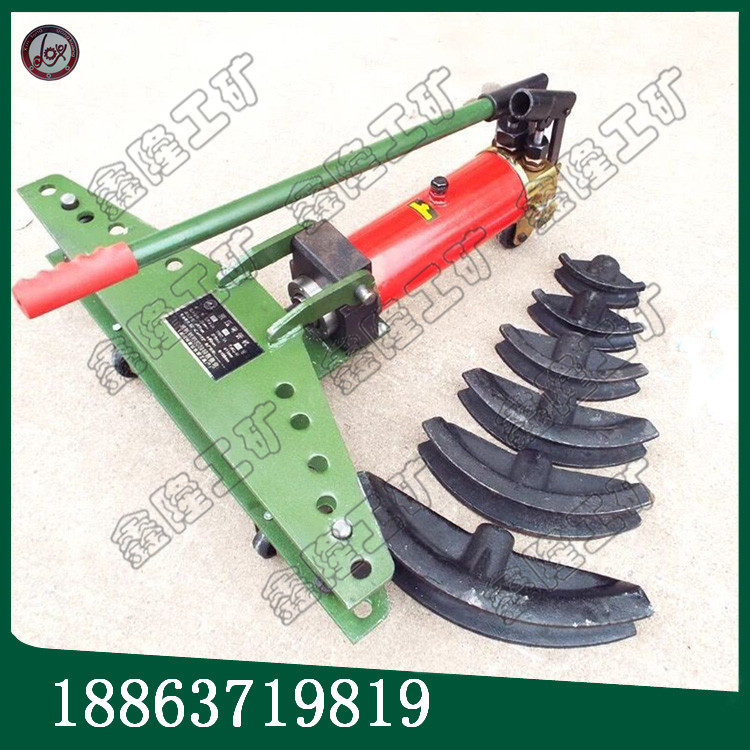

名称：手动液压弯管机 型号：SWG-4D
最大弯管能力： Φ108*4.5 弯管壁厚：2.75-4.5mm
管子外径：21.3×2.75、26.7×2.75、33.5×3.25、42×3.25、48×3.5、60×3.5、 75.5×3.75、88.5×4.0、108×4.5mm
曲率半径：4D 最大工作行程：420mm
整机重量：190KG 外形尺寸：1220×480×290mm
用途：用于弯曲一般水管、导线管、瓦斯管、碳钢管、仪表管、无缝钢管、不锈钢管等
优点：功能多、结构合理、操作简单、移动方便、安装快速
4寸手动弯管机简介
4寸手动液压弯管机是一种用于管道安装的轻便型现场施工液压机具，具有小巧轻便、移动方便、可解体等特点。最适宜冷弯各类无缝钢管，本机器除了具备弯管功能外，解体后还能将油缸作为液压千斤顶使用，主用于电力施工，锅炉、桥梁、船舶、家俱，公铁路建设，装潢等方面的管道铺设及修造，具有功能多、结构合理、操作简单、移动方便、安装快速等优点。相对于数控弯管设备而言具有价格便宜，使用方便的特点，在国内弯管机市场占据主导产品位置。
SWG系列手动弯管机用途
SWG系列手动液压弯管机，适用于在冷态条件下弯曲低压流体输送焊接管、电焊钢管和一般用途钢管，亦适用于弯曲相同规格外径的其它钢管；不适用于薄壁管、不符合弯模弯曲外径的钢管及有色金属管：适合于建筑、化工、水暖、石油、煤炭、造船等行业。
弯管机产品说明：
1.此款产品分为手动式和电动式。
2.产品适用于弯曲一般水管、导线管、瓦斯管、碳钢管、仪表管、无缝钢管、不锈钢管等。
3.弯曲最小角度为90度。
4.模具均采用球墨铸铁制造，比普通灰口铸铁有较高强度、较好韧性和塑性，比较耐使用，不易断裂。
SWG-4D手动液压弯管机主要技术参数
|
型号 |
SWG-4D |
|
最大工作压力 |
62Mpa |
|
最大工作行程 |
420 mm |
|
弯管角度 |
∏/2≤a<∏ |
|
曲率半径 |
4D |
|
液压油牌号 |
N15 |
|
管子外径系列 |
21.3×2.75 26.7×2.75 33.5×3.25 |
|
整机重量 |
190kg |
|
外形尺寸 |
122×48×29cm |
手动弯管机使用方法
1、将手动液压弯管机开关拧紧、支承轮和模子与被弯工件接触部位涂润滑油脂。
2、根据所弯管材大小，选择相应的弯模，装在活塞杆顶端，将两个支承轮相应的尺寸槽面向着弯模，特别注意支承轮应放在翼板面边的所相应尺寸孔内，最大规格最外孔。以此类推。避免两支承轮位置不对称，造损坏模子及机件。
3、放好工件后将上翼板盖上，先用快泵使弯模压到工件件，再用慢泵将工件压到所需角度，弯好后打开关，工作活塞将自动复位，翻开上翼板，将工件取出。
