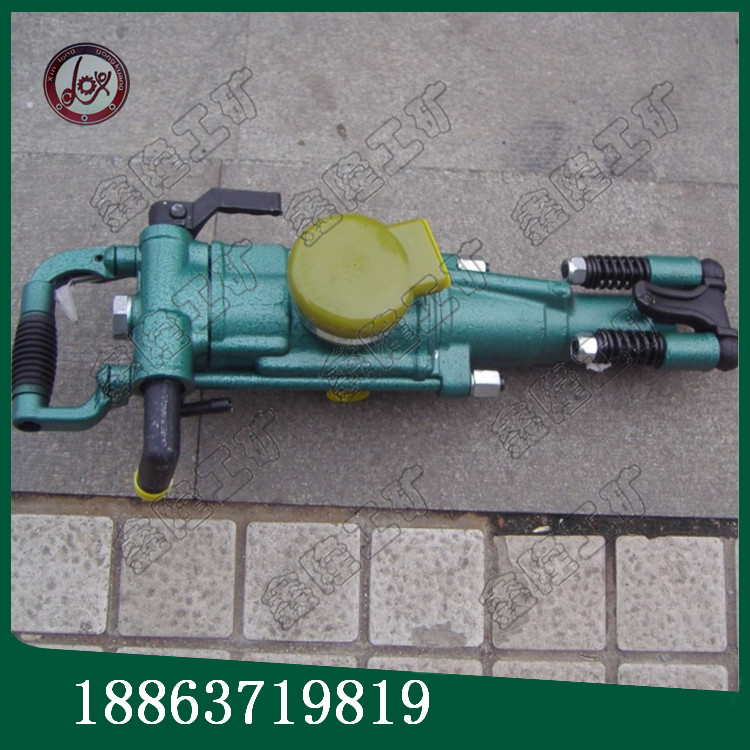

产品的适用范围：YT28型气腿式凿岩机最适于在中硬或坚硬(f=8-18)岩石上凿岩水平或倾斜方向炮孔,也可垂直向上凿岩顶板上的锚杆孔, YT28凿岩机是矿山,铁路,交通,水利建设等石方工程中的重要机具.
产品说明：YT28型气腿凿岩机是最现代的凿岩机产品，YT28凿岩机采用了现代凿岩机的设计技术，与同类型产品比较 YT28型气腿凿岩机具有效率高，噪声小，重量轻，经济效果好，进尺速度快等优点。YT28凿岩机的性能优越，使用最可靠。最高效的凿岩机。YT28凿岩机最适合大型矿山，中型矿山和遂道的凿岩作业，在国内用户反应最好，在朝鲜市场中的占有率已达70%以上。采用气水联动、气腿快速退回、气压调节等机构.控制手柄集中与柄体,机构新颖、操作方便.配带的消音罩能有效地降低噪音和随意改变排气方向,改善现场作业条件.与同类型凿岩机比较:重量轻、噪音小、效率高、经济效果好。
产品特点：YT28型气腿式凿岩机广泛应用与矿山开采,巷道掘进及各种凿岩作业.是冶金、煤炭、铁路、交通、水利、基建和国防石方工程中的重要机具.本机使用与中硬或坚硬岩石的湿式钻凿作业,炮口直径达34-42mm,钻孔深度可达5m.与FT160A型气腿配套可钻凿水平和倾斜炮孔;亦可安装与台车或支架上作业。
YT28型气腿凿岩机技术参数:
|
耗气量 |
≤81 （L/s） |
|
凿孔直径 |
Φ34-42（mm） |
|
凿孔深度 |
5 （M） |
|
钎尾尺寸 |
22×108（mm） |
|
缸体直径 |
80毫米 |
|
活赛行程 |
60毫米 |
|
工作气压 |
0.5-0.6兆帕 |
|
冲击频率 |
≥34，≥37赫兹 |
|
气管直径 |
25毫米 |
|
水管直径 |
13毫米 |
|
钎头直径 |
⊙34-⊙42毫米 |
|
钎尾规格（六方对边×长度） |
22×108±1毫米 |
|
机长 |
68*25*21毫米 |
|
机重 |
30千克 |
订购热线：0537-2886198
24小时电话：18863719819同V
在线QQ：1379947573
销售经理：李雪
气腿式凿岩机工作原理
当凿岩机启动之前，高压气体经柄体顺序地通过操纵阀导入气室，由碟式配气阀先后交替地将气体导进缸体的前后腔，由此推动活塞作高速往返动作，工作的余气由消声罩排出。
活塞的冲、回程运动原理
气体通过操纵阀的孔道，进入柄体气室，经棘轮孔的通道，进入阀柜气室，当阀与阀柜闭合时，气体通过阀套的导孔进入缸体的后腔，推动活塞前进形成冲击行程。当活塞的前端面越过排气口时，缸体的前腔气体受活塞压缩形成气垫，即时气压随之增高，将前腔被压缩的气体顺导程孔回到配气阀的后气室，这时活塞继续前进，气压随着逐渐增高，迫使阀片前移趋势，当活塞的后端面越过排气口时缸体后腔的气体便从排气口排出，后腔的气压突降，于是后气室的压强推动阀前移，即时阀与阀套闭合，切断缸体后腔的气路，瞬间活塞冲击钎杆、冲程结束，开始回程。
当阀与阀套闭合后，切断气体通往缸体后腔气路，气体沿着阀的外圆与阀柜之间的间隙进入后气室，顺着导程孔进入缸体前腔，推动活塞后移，开始回程运动，当活塞的后端面越过排气口时，缸体后腔的气体受活塞压缩形成气垫，气压随之增高，迫使阀片后移的趋势，当活塞的前端面越过排气口时，即排气缸体前腔的气压突降，于是缸体后腔的气室压强推动阀后移，阀与阀柜闭合，回程结束，开始冲程。
